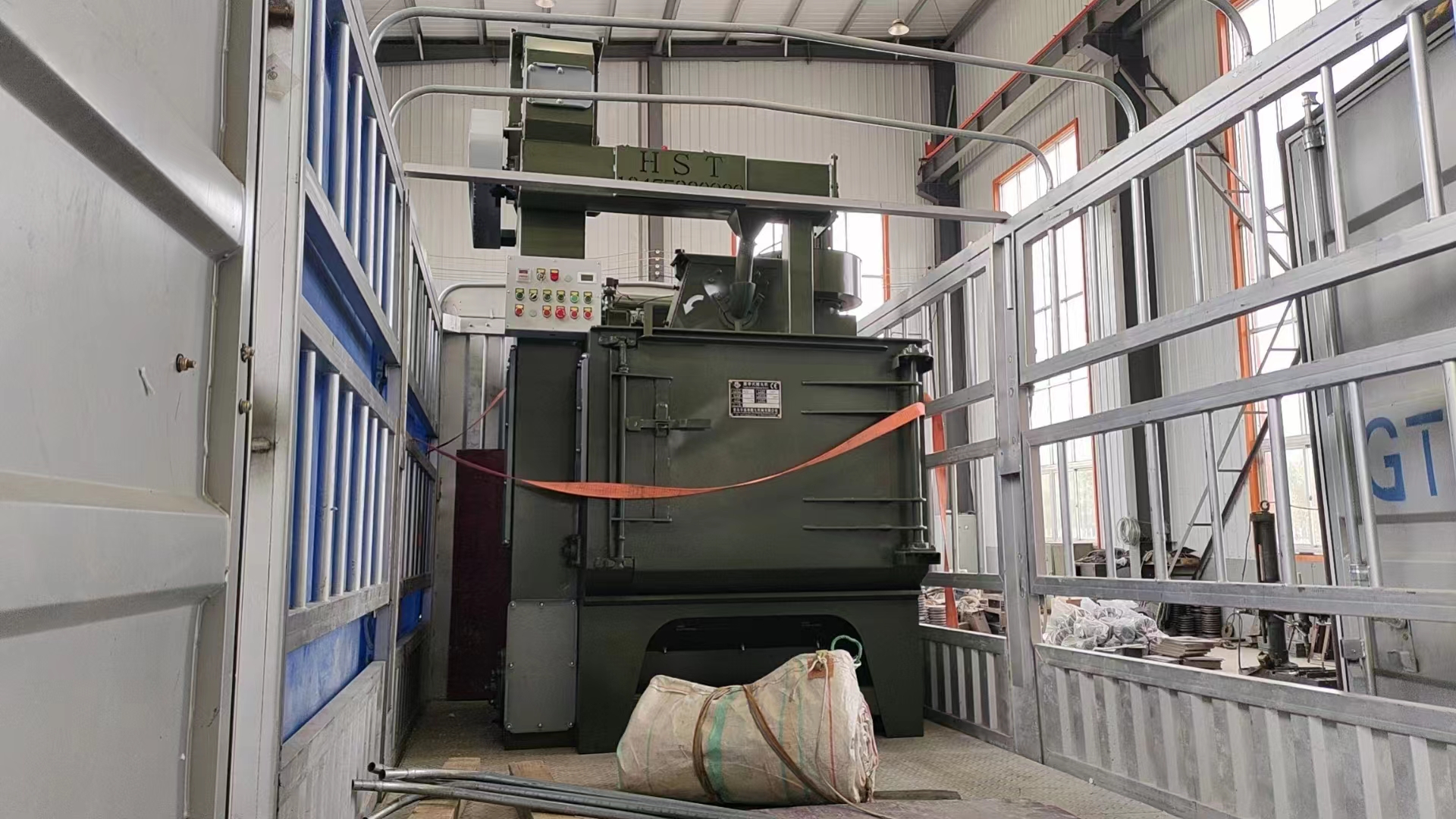

處于壓鑄件生產(chǎn)進(jìn)程里，表面留存的脫模劑、氧化皮以及毛刺屬于常見狀況。打砂除銹機(jī)乃是解決這些狀況的關(guān)鍵裝置，然而選型不合適會造成成本急劇攀升、效率極為低下，甚至?xí)ぜa(chǎn)生損傷。我從實(shí)際運(yùn)用的角度出發(fā)，剖析選型環(huán)節(jié)和使用環(huán)節(jié)之中的幾個核心問題。

如何根據(jù)鑄件材質(zhì)選磨料

鋁合金壓鑄件，其硬度呈現(xiàn)出較低的狀態(tài)，極其懼怕過度打砂這種行為對其表面造成破壞，故而必須挑選棱角圓潤的鋼丸或者玻璃珠來進(jìn)行操作，并且要將粒徑嚴(yán)格控制在0.3至0.5毫米的范圍之內(nèi)。鋅合金鑄件在處理時更需謹(jǐn)慎小心，應(yīng)采用破碎率較低的陶瓷砂來處理，同時要把氣壓調(diào)節(jié)到0.4兆帕之下。倘若面對的是鐵壓鑄件，那么可以運(yùn)用高硬度的鋼絲切丸，關(guān)鍵之處在于要把銹層以及粘模層徹底地剝離掉。

相當(dāng)多的工廠僅僅關(guān)注設(shè)備價格，卻把磨料匹配給忽視了。一旦磨料選錯，那么情況輕的話會致使表面發(fā)黑，要是嚴(yán)重的話就會造成尺寸超差。存在一個簡便的辦法：首先拿廢品進(jìn)行試打，借此觀察表面粗糙度以及光澤度，在確認(rèn)沒有問題之后再進(jìn)行批量上機(jī)。

打砂除銹機(jī) 效率低怎么排查

設(shè)備使用時長增加后，效率顯著降低，問題常常出在三處。其一為分離器堵塞，除塵系統(tǒng)風(fēng)力欠缺，致使粉塵與好磨料混雜，打擊力因而變?nèi)酰堪嘀凭枨謇沓龎m器濾芯，并檢查回砂管是否暢通。

對于二，是噴嘴出現(xiàn)磨損情況，碳化硼噴嘴使用三個月后就會導(dǎo)致孔徑變大，在同等氣壓的狀況之下，單位面積的打擊力會下降，建議運(yùn)用萬用表去測量噴嘴出口直徑，一旦超過原尺寸的15%，就要立刻進(jìn)行更換。對于三，是回收系統(tǒng)存在漏氣現(xiàn)象，螺旋輸送器或者斗提機(jī)密封不嚴(yán)，就會造成磨料出現(xiàn)流失，使得設(shè)備空轉(zhuǎn)但耗能，卻無法產(chǎn)出成品。

自動打砂機(jī) 操作安全要點(diǎn)

打砂除銹機(jī)看上去好像挺簡單，然而在鑄造車間里其事故率始終是處于偏高的狀態(tài)。在進(jìn)行操作之前務(wù)必要確認(rèn)防護(hù)門聯(lián)鎖裝置是完好無損的，一旦門被打開高壓系統(tǒng)就得瞬間被切斷。我曾見到過有工人為了貪圖省事而短接安全開關(guān)，最終導(dǎo)致噴砂管發(fā)生爆裂進(jìn)而打傷了人的案例。

另外，要對除塵系統(tǒng)的維護(hù)予以重視，打砂所產(chǎn)生的粉塵內(nèi)含鋁粉或者鋅粉，這屬于易燃易爆的物質(zhì)，除塵器務(wù)必要配備防爆膜以及泄爆口，積灰每隔半月就要清理一回，在設(shè)備附近嚴(yán)禁使用明火，操作人員一定要佩戴供氣式面罩，普通的防塵口罩根本無法擋住高速反彈的磨料顆粒。

壓鑄件 表面質(zhì)量如何驗(yàn)收

進(jìn)行打砂行為之后的壓鑄件，并非是越呈現(xiàn)白色便越好，具備合格標(biāo)準(zhǔn)的表面，應(yīng)當(dāng)是呈現(xiàn)均勻狀態(tài)的亞光銀灰色模樣，而且不存在局部位置出現(xiàn)發(fā)亮或者發(fā)暗情況的區(qū)域，運(yùn)用粗糙度儀來開展測量工作，Ra值處于3.2至6.3微米這個范圍之間，對于后續(xù)的噴涂而言是最為適宜的，要是表面出現(xiàn)凹坑或者變形這種狀況，那就表明打砂所經(jīng)歷的時間過長，或者是氣壓過高了。

驗(yàn)收之際，還得對死角予以檢查，內(nèi)腔、凹槽以及螺紋孔乃是易于出現(xiàn)漏打情況的部位，需借助強(qiáng)光手電逐一對其進(jìn)行照看，螺紋孔倘若進(jìn)砂且未清理干凈，于裝配之時會徑直致使螺栓鎖死，我們工廠當(dāng)下規(guī)定每一批次隨機(jī)抽取3件來開展附著力測試，運(yùn)用劃格法達(dá)到0級方可算作合格。
